Couplers · 90° Hybrid
入力信号を同じ大きさ、90°の位相差の二つの出力に分けます。
製品群LTCC Component
品番50種
実装SMD
資料データシート · Sパラメータ
Overview
概要

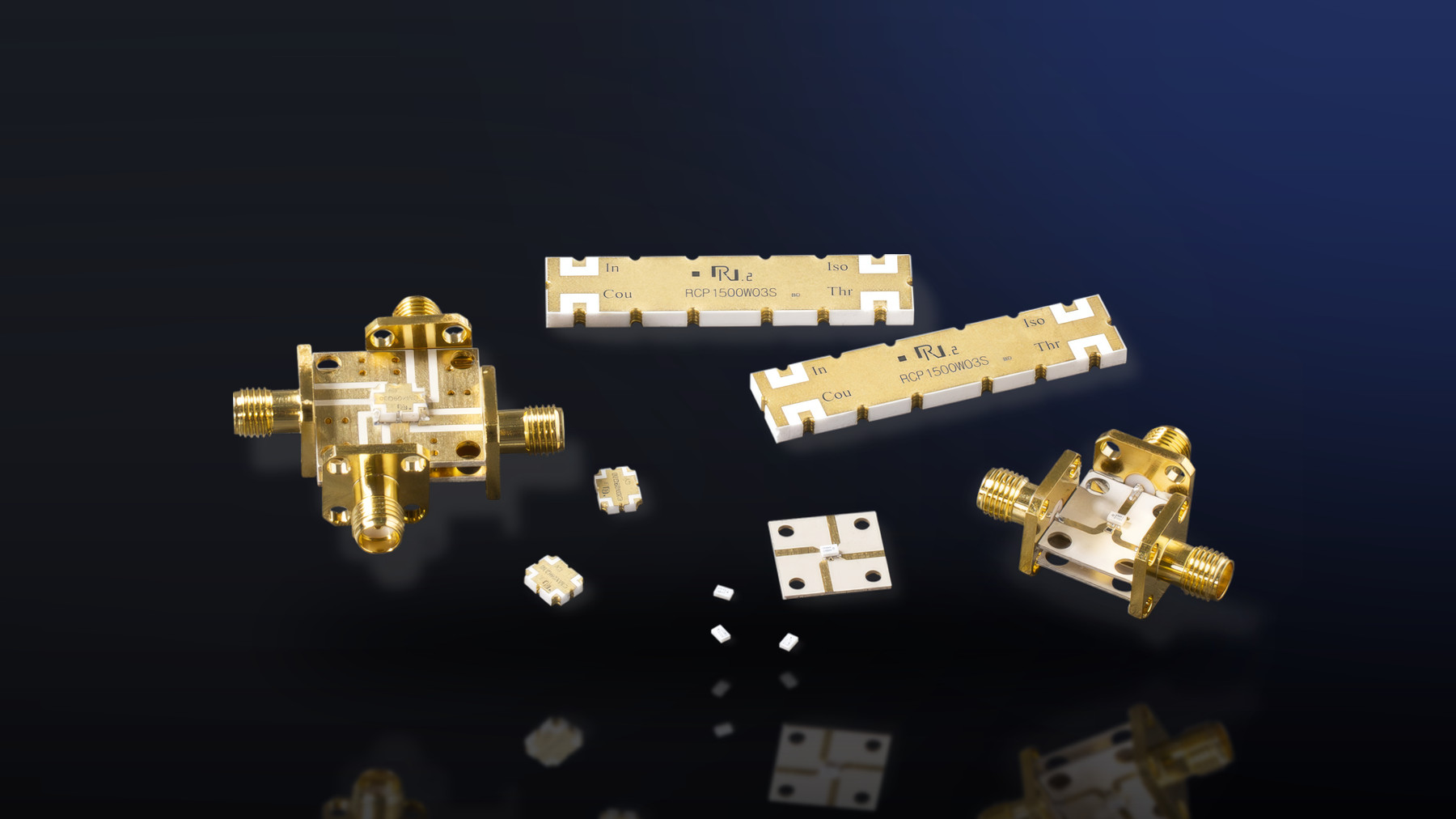

90度ハイブリッドカプラ
入力信号を等分しながら二つの出力ポート間に90°の位相差をつくる4ポートカプラです。バランスドアンプやミキサー、フェーズドアレイ回路の中核素子として使われます。
250MHzから6GHzまで主要な商用通信帯域を品番ごとに揃えています。2.00×1.25mmの小型チップから平均電力350W級の製品まで、サイズと電力に応じて選択できます。
LTCC多層構造で小型かつ堅牢で、表面実装(SMD)形態でテープ・リール包装して供給します。5G基地局パワーアンプや無線通信基地局装置、衛星航法受信装置に適用されます。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Amp.Balance (dB) | Isolation (dB) | I.L. (dB) | Return Loss (dB) | Phase Bal. (Degrees) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|---|---|---|
| CMX03A03 | 250~470 | ±0.50 | 20 | 0.25 | 20 | 90±3.0 | 200 | 14.22*8.89 | DatasheetS-Param |
| CMX06A03 | 470~860 | ±0.15 | 23 | 0.17 | 23 | 90±2.0 | 300 | 14.22*8.89 | DatasheetS-Param |
| CMX07E03 | 600~1000 | ±0.25 | 23 | 0.25 | 23 | 90±4.0 | 40 | 5.08*3.18 | DatasheetS-Param |
| CMX07Q03 | 620~900 | ±0.25 | 25 | 0.15 | 24 | 90±2.0 | 180 | 6.35*5.08 | DatasheetS-Param |
| CMX08P03 | 600~1000 | ±0.90 | 25 | 0.8 | 15 | 90±8.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX09P03 | 700~1000 | ±0.90 | 17 | 0.6 | 18 | 90±7.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX09E03 | 700~1000 | ±0.25 | 23 | 0.25 | 23 | 90±4.0 | 40 | 5.08*3.18 | DatasheetS-Param |
| CMX09Q03 | 700~1000 | ±0.30 | 23 | 0.14 | 23 | 90±3.0 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX15P03 | 1100~1700 | ±0.60 | 20 | 0.5 | 20 | 90±5.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX15E03 | 1100~1800 | ±0.35 | 23 | 0.25 | 23 | 90±4.0 | 25 | 5.08*3.18 | DatasheetS-Param |
| CMX15Q03 | 1200~1700 | ±0.20 | 25 | 0.2 | 23 | 90±2.0 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX19P03 | 1700~2300 | ±0.60 | 24 | 0.4 | 20 | 90±5.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX19E03 | 1700~2300 | ±0.30 | 20 | 0.25 | 21 | 90±4.0 | 40 | 5.08*3.18 | DatasheetS-Param |
| CMX20Q03 | 1700~2200 | ±0.30 | 23 | 0.22 | 23 | 90±4.0 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX21Q03 | 2000~2400 | ±0.22 | 23 | 0.15 | 23 | 90±3.5 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX22P03 | 1400~2800 | ±1.30 | 25 | 0.5 | 20 | 90±5.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX24E03 | 2100~2700 | ±0.55 | 21 | 0.30 | 21 | 90±4.0 | 25 | 5.08*3.18 | DatasheetS-Param |
| CMX25P03 | 2200~2700 | ±0.36 | 24 | 0.35 | 20 | 90±5.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX25E03 | 2300~2700 | ±0.30 | 20 | 0.2 | 21 | 90±4.0 | 40 | 5.08*3.18 | DatasheetS-Param |
| CMX25Q03 | 2200~2800 | ±0.20 | 23 | 0.12 | 24 | 90±2.0 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX25S03 | 1800~2700 | ±0.30 | 20 | 0.15 | 20 | 90±4.0 | 350 | 14.22*5.08 | DatasheetS-Param |
| CMX30Q03 | 2700~3400 | ±0.25 | 20 | 0.25 | 20 | 90±3.0 | 100 | 6.35*5.08 | DatasheetS-Param |
| CMX35P03 | 3300~4200 | ±0.41 | 20 | 0.3 | 20 | 90±5.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX35E03 | 3300~4200 | ±0.30 | 23 | 0.2 | 23 | 90±4.0 | 25 | 5.08*3.18 | DatasheetS-Param |
| CMX35Q03 | 3300~3850 | ±0.25 | 21 | 0.25 | 20 | 90±3.0 | 100 | 6.35*5.08 | DatasheetS-Param |
| CMX40Q03 | 3700~4200 | ±0.30 | 20 | 0.25 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| CMX45P03 | 3600~5100 | ±0.50 | 20 | 0.5 | 20 | 90±4.0 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX45E03 | 4000~5000 | ±0.30 | 20 | 0.2 | 20 | 90±4.0 | 40 | 5.08*3.18 | DatasheetS-Param |
| CMX50Q03 | 5000~6000 | ±0.30 | 17 | 0.25 | 18 | 90±4.0 | 100 | 6.35*5.08 | DatasheetS-Param |
| CMX55P03 | 4400~6000 | ±1.00 | 22 | 0.30 | 21 | 90+7.0 | 4 | 2.00*1.25 | DatasheetS-Param |
| CMX55Q03 | 5000~6000 | ±0.30 | 20 | 0.25 | 18 | 90±3.0 | 20 | 6.35*5.08 | DatasheetS-Param |
| CMX63Q03 | 5800~6800 | ±0.30 | 16 | 0.3 | 18 | 90±4.0 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX70F03 | 6400~7400 | ±0.60 | 20 | 0.30 | 20 | 90±5.0 | 3 | 1.59*0.84 | DatasheetS-Param |
| CMX80F03 | 5700~8400 | ±0.50 | 20 | 0.30 | 18 | 90±4.0 | 3 | 1.59*0.84 | DatasheetS-Param |
| RCP200B03 | 180~240 | ±0.30 | 20 | 0.3 | 20 | 90±3.0 | 200 | 25.40*12.70 | DatasheetS-Param |
| RCP450A03 | 380~520 | ±0.30 | 20 | 0.3 | 20 | 90±3.0 | 200 | 14.22*8.89 | DatasheetS-Param |
| RCP650A03 | 470~860 | ±0.35 | 20 | 0.23 | 20 | 90±3.0 | 200 | 14.22*8.89 | DatasheetS-Param |
| RCP650B03N | 470~860 | ±0.40 | 20 | 0.15 | 17 | 90±3.0 | 500 | 34.00*17.00 | DatasheetS-Param |
| RCP890Q03 | 815~960 | ±0.30 | 18 | 0.35 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP890A03 | 815~960 | ±0.15 | 23 | 0.15 | 20 | 90±2.0 | 200 | 14.22*8.89 | DatasheetS-Param |
| RCP1500Q03 | 1160~1700 | ±0.30 | 20 | 0.25 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP1500G03 | 1000~1650 | ±0.30 | 20 | 0.2 | 20 | 90±3.0 | 200 | 14.22*8.89 | DatasheetS-Param |
| RCP1850Q03N | 1700~2200 | ±0.22 | 23 | 0.15 | 23 | 90±3.0 | 180 | 6.35*5.08 | DatasheetS-Param |
| RCP2150Q03 | 1900~2300 | ±0.30 | 20 | 0.2 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP2150S03 | 2000~2300 | ±0.30 | 23 | 0.15 | 20 | 90±2.0 | 100 | 14.22*5.08 | DatasheetS-Param |
| RCP2250C03 | 1700~2400 | ±0.25 | 25 | 0.3 | 20 | 90±3.0 | 20 | 6.00*3.00 | DatasheetS-Param |
| RCP2600C03 | 2400~2800 | ±0.25 | 20 | 0.25 | 20 | 90±2.0 | 20 | 6.00*3.00 | DatasheetS-Param |
| RCP2650Q03 | 2300~2800 | ±0.30 | 20 | 0.2 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP3500Q03 | 3300~3800 | ±0.30 | 20 | 0.3 | 20 | 90±3.0 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP3500A03 | 3300~4000 | ±0.20 | 20 | 0.2 | 20 | 90±3.0 | 200 | 14.22*8.89 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- LTCC Component
- 実装
- SMD
- 帯域
- LTE · 5G FR1
- 規格
- データシート参照
- 結合度
- 3 dB · 90°
LTCC多層構造
小型かつ堅牢につくります。
高出力
基地局アンプ経路で高い電力に耐えます。
SMD
表面実装部品としてテープ・リール包装して供給します。
