Products
Attenuator
RF信号の強さを定められた分だけ減らします。
製品群TERM / ATTN
品番9種
実装SMD
資料データシート · Sパラメータ
Overview
概要

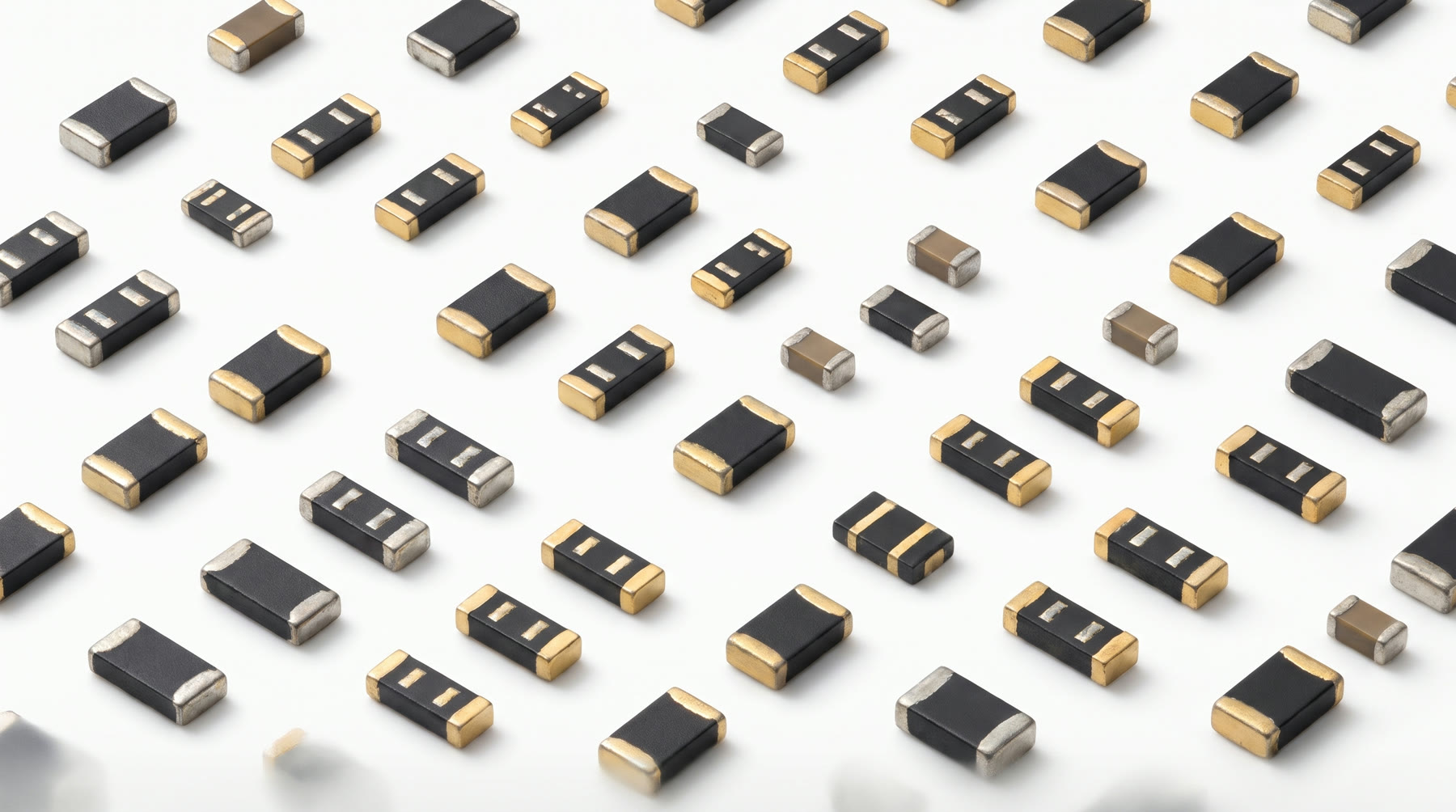

アッテネータ
RF信号の強さを定められた分だけ減らす減衰器です。信号レベルを合わせ、アンプを保護するために使われます。
2dBから30dBまでの減衰量を品番ごとに揃えており、DCから6GHzまで5G・LTE帯域で平坦な特性を維持します。平均電力10Wから150Wまで選択できます。
セラミック厚膜抵抗で熱を素早く放出し、SMD形態でテープ・リール包装して供給します。5G基地局パワーアンプやアイソレータ、サーキュレータに適用されます。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Attenuation Value(dB) | Return Loss (dB) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|
| ATS1020N02 | DC~6000 | 2 | 20 | 10 | 2.54*5.08 | DatasheetS-Param |
| ATS1020N05M | DC~4000 | 5 | 19 | 10 | 2.54*5.08 | DatasheetS-Param |
| ATS1020N10 | DC~6000 | 10 | 20 | 10 | 2.54*5.08 | DatasheetS-Param |
| ATS1020N10E | DC~6000 | 10 | 20 | 10 | 2.54*5.08 | DatasheetS-Param |
| ATS1020N20S | DC~5000 | 20 | 20 | 30 | 2.54*5.08 | DatasheetS-Param |
| ATS1020N30 | DC~4000 | 30 | 20 | 30 | 2.54*5.08 | DatasheetS-Param |
| ATS2525N30 | DC~4000 | 30 | 20 | 100 | 6.35*6.35 | DatasheetS-Param |
| ATS2525N30E | DC~6000 | 30 | 20 | 60 | 6.35*6.35 | DatasheetS-Param |
| ATS2525N150 | DC~4600 | 30 | 20 | 150 | 6.35*6.35 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- TERM / ATTN
- 減衰量
- 1~30 dB
- 実装
- SMD
- 規格
- データシート参照
精密減衰
広い帯域で平坦な減衰を維持します。
高電力
セラミックが熱を素早く放出します。
SMD
表面実装部品としてテープ・リール包装して供給します。
