Termination
不要なRF信号を熱として吸収します。
製品群TERM / ATTN
品番12種
実装チップ · フランジ
資料データシート · Sパラメータ
Overview
概要

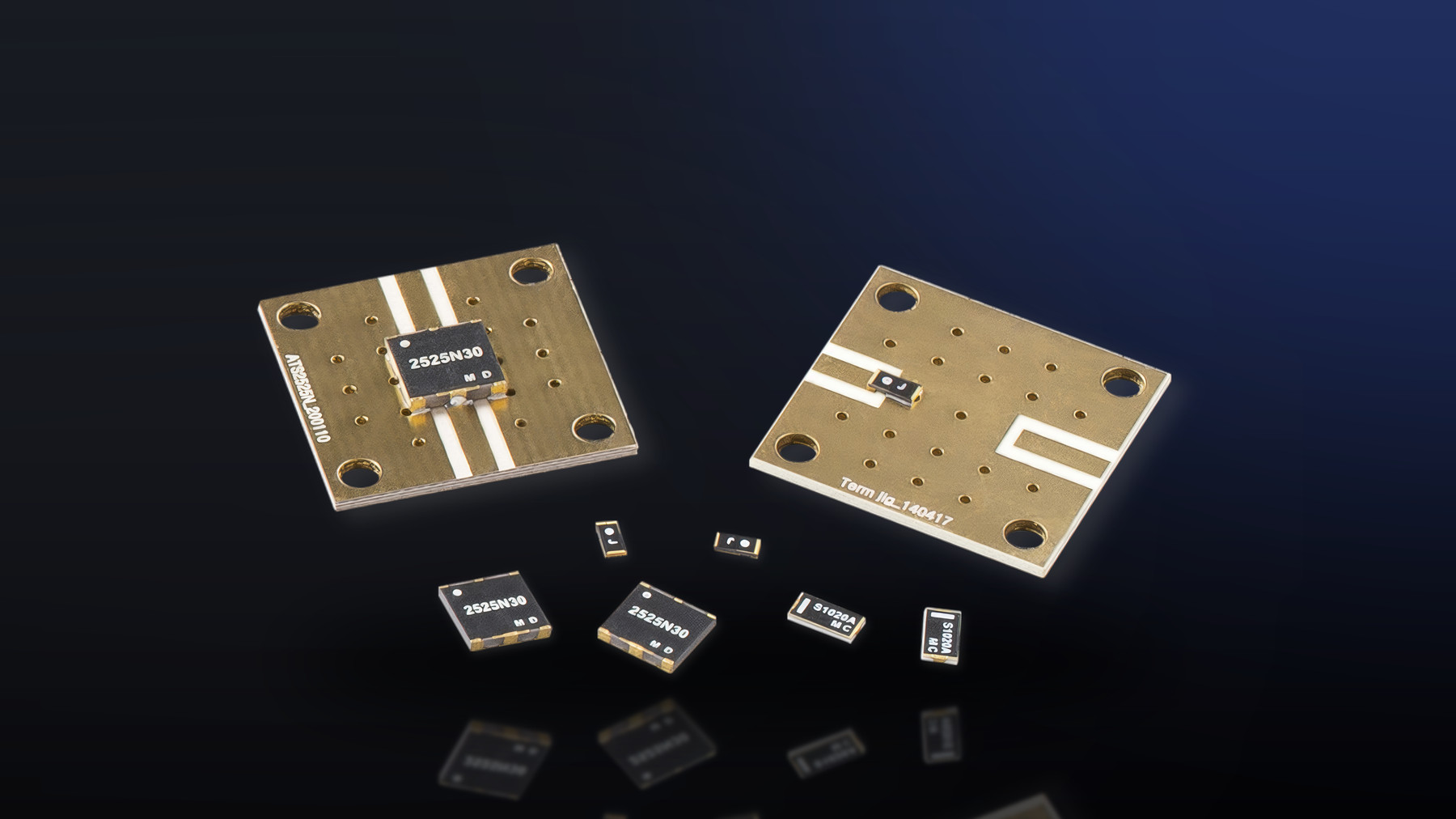

ターミネーション
不要なRF信号を受けて熱として消す終端抵抗です。カプラやアイソレータ、サーキュレータの未使用ポートを安全に終端します。
DCから8GHzまで5G・LTE帯域で使用でき、1.03×1.03mmのチップ型1Wからフランジ型250Wまで、サイズと電力に応じて選択できます。インピーダンスは50Ω、反射損失は18dB以上です。
セラミック厚膜抵抗で熱を素早く放出し、広い帯域で低いVSWRを維持します。5G基地局パワーアンプや無線通信基地局装置に適用されます。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Return Loss (dB) | Impedence (ohms) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|
| S0404A | DC~6000 | 20 | 50 | 1 | 1.03*1.03 | DatasheetS-Param |
| S0805A | DC~6000 | 18 | 50 | 3 | 2.00*1.25 | DatasheetS-Param |
| S0805N | DC~6000 | 18 | 50 | 6 | 2.00*1.25 | DatasheetS-Param |
| S1206N | DC~8000 | 20 | 50 | 12 | 3.05*1.52 | DatasheetS-Param |
| S1206NE | DC~6000 | 20 | 50 | 12 | 3.05*1.52 | DatasheetS-Param |
| S1020A | DC~4000 | 20 | 50 | 16 | 2.54*5.08 | DatasheetS-Param |
| S1020N | DC~6000 | 23 | 50 | 50 | 2.54*5.08 | DatasheetS-Param |
| S1020NE | DC~5000 | 20 | 50 | 45 | 2.54*5.08 | DatasheetS-Param |
| S2020N | DC~5000 | 20 | 50 | 100 | 5.08*5.08 | DatasheetS-Param |
| S2525N150 | DC~4000 | 20 | 50 | 150 | 6.35*6.35 | DatasheetS-Param |
| V2525N | DC~3000 | 20 | 50 | 150 | 6.35*6.35 | DatasheetS-Param |
| V3737NB | DC~2300 | 20 | 50 | 250 | 9.52*9.52 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- TERM / ATTN
- 構造
- セラミック厚膜抵抗
- 電力
- 数W ~ 数百W
- 規格
- データシート参照
高電力
セラミックが熱を素早く放出します。
低いVSWR
広い帯域で反射を低く保ちます。
チップ · フランジ
サイズと電力に応じて選べます。
