Quadrifilar
四つの出力ポートが90°ずつの位相差を持つカプラです。
製品群LTCC Component
品番4種
実装SMD
資料データシート · Sパラメータ
Overview
概要
クアドリフィラ
一つの入力ポートと0°、90°、180°、270°の位相差を持つ四つの出力ポートで構成された製品です。カプラ三つを使ったのと同じ機能を一つの部品で実現します。

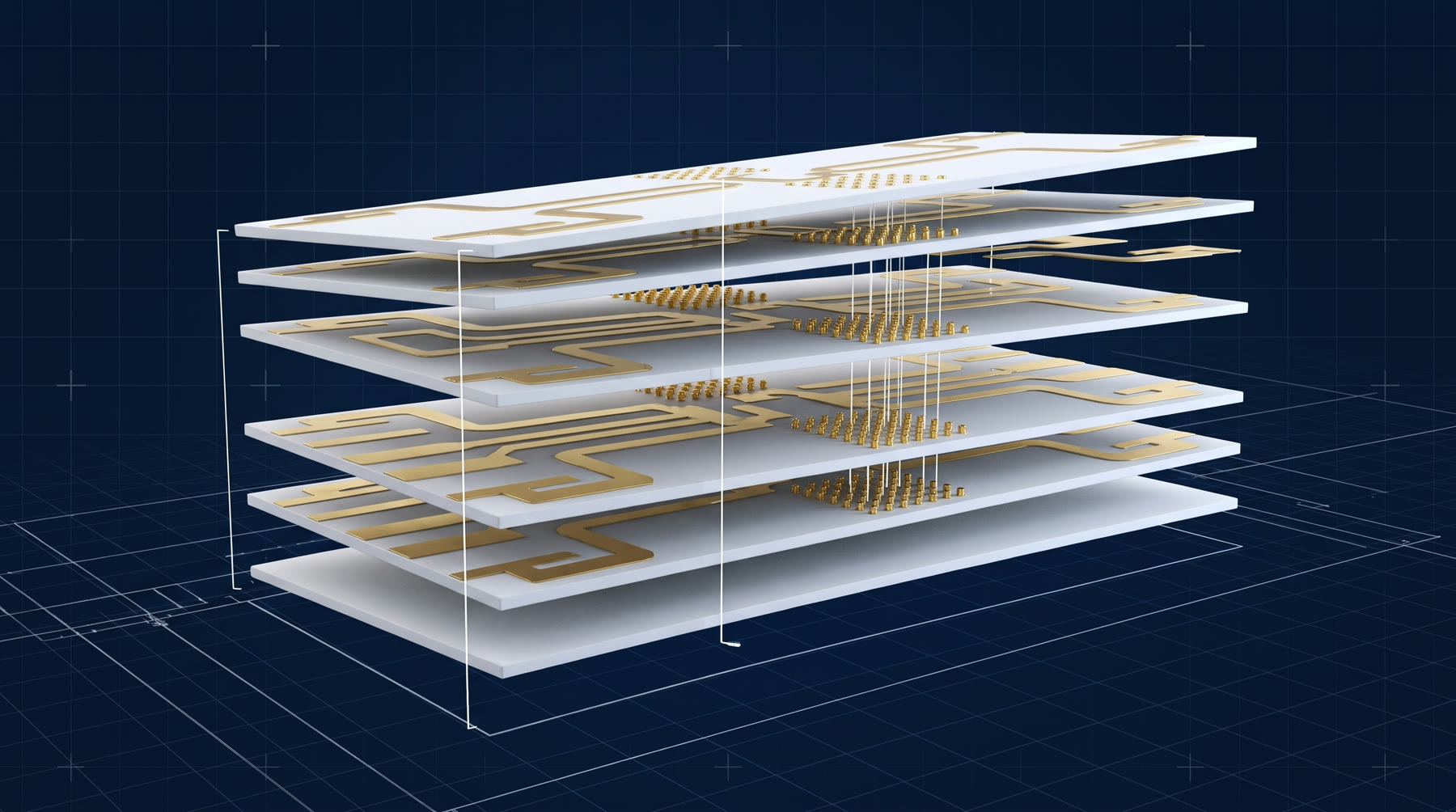

8.00×8.00mmのサイズに四つの線路を積層し、スペースの小さい回路に適しています。1.2GHzから2.6GHzまで衛星通信帯域を品番ごとに揃えています。
携帯用衛星通信装置やヘリカルアンテナの受信部に適用されます。SMD形態でテープ・リール包装して供給します。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Amp.Balance (dB) | Isolation (dB) | I.L. (dB) | Return Loss (dB) | Phase Bal. (Degrees) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|---|---|
| RQF1200Q06 | 1165~1300 | ±0.60 | 15 | 0.8 | 16 | 90±8.0 | 8.00*8.00 | DatasheetS-Param |
| RQF1600Q06 | 1520~1660 | ±0.50 | 20 | 0.5 | 17 | 90±5.0 | 8.00*8.00 | DatasheetS-Param |
| RQF2100Q06 | 1980~2200 | ±0.60 | 15 | 0.6 | 16 | 90±8.0 | 8.00*8.00 | DatasheetS-Param |
| RQF2500Q06 | 2400~2600 | ±0.50 | 15 | 0.5 | 14 | 90±5.0 | 8.00*8.00 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- LTCC Component
- 実装
- SMD
- 帯域
- LTE · 5G FR1
- 規格
- データシート参照
- 構造
- 4線積層
LTCC多層構造
小型かつ堅牢につくります。
高出力
基地局アンプ経路で高い電力に耐えます。
SMD
表面実装部品としてテープ・リール包装して供給します。
