Couplers · Broadband
2GHz以上の帯域幅を一つの品番でカバーします。
製品群LTCC Component
品番3種
実装SMD
資料データシート · Sパラメータ
Overview
概要

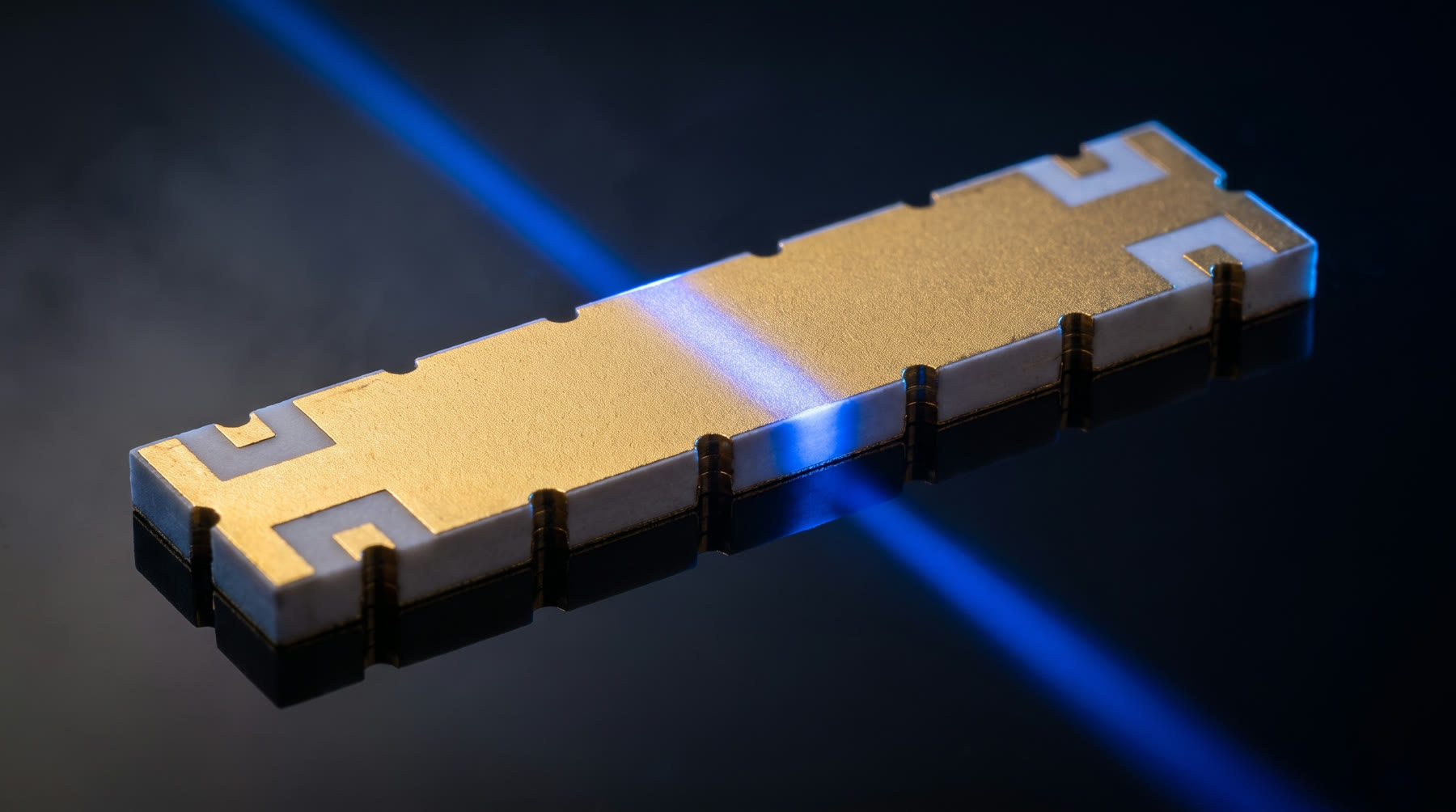

広帯域カプラ
帯域幅2GHz以上を一つの品番でカバーする広帯域90°カプラです。500MHzから3GHzまでの広い帯域で振幅と位相のバランスを均一に保ちます。
平均電力60Wから100Wまでの製品を揃えています。防衛産業用パワーアンプのように複数の帯域を一つの回路で扱う装置に使われます。
6Gの上位ミッドバンド(7~24GHz)を狙った広帯域カプラを先行開発しています。LTCC多層構造で堅牢であり、SMD形態で供給します。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Amp.Balance (dB) | Isolation (dB) | I.L. (dB) | Return Loss (dB) | Phase Bal. (Degrees) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|---|---|---|
| CMXW15B03 | 600~2700 | ±0.80 | 15 | 0.6 | 15 | 90±5.0 | 60 | 25.4*12.7 | DatasheetS-Param |
| RCP1500W03S | 500~2600 | ±0.80 | 18 | 0.5 | 17 | 90±5.0 | 100 | 45.0*10.0 | DatasheetS-Param |
| RCP1900W03 | 800~3000 | ±0.70 | 18 | 0.5 | 17 | 90±5.0 | 100 | 50.0*10.0 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- LTCC Component
- 実装
- SMD
- 帯域
- LTE · 5G FR1
- 規格
- データシート参照
- 帯域
- 広帯域
LTCC多層構造
小型かつ堅牢につくります。
高出力
基地局アンプ経路で高い電力に耐えます。
SMD
表面実装部品としてテープ・リール包装して供給します。
