Products
Divider
RF信号を位相差なく同じ電力に分けます。
製品群LTCC Component
品番5種
実装SMD
資料データシート · Sパラメータ
Overview
概要

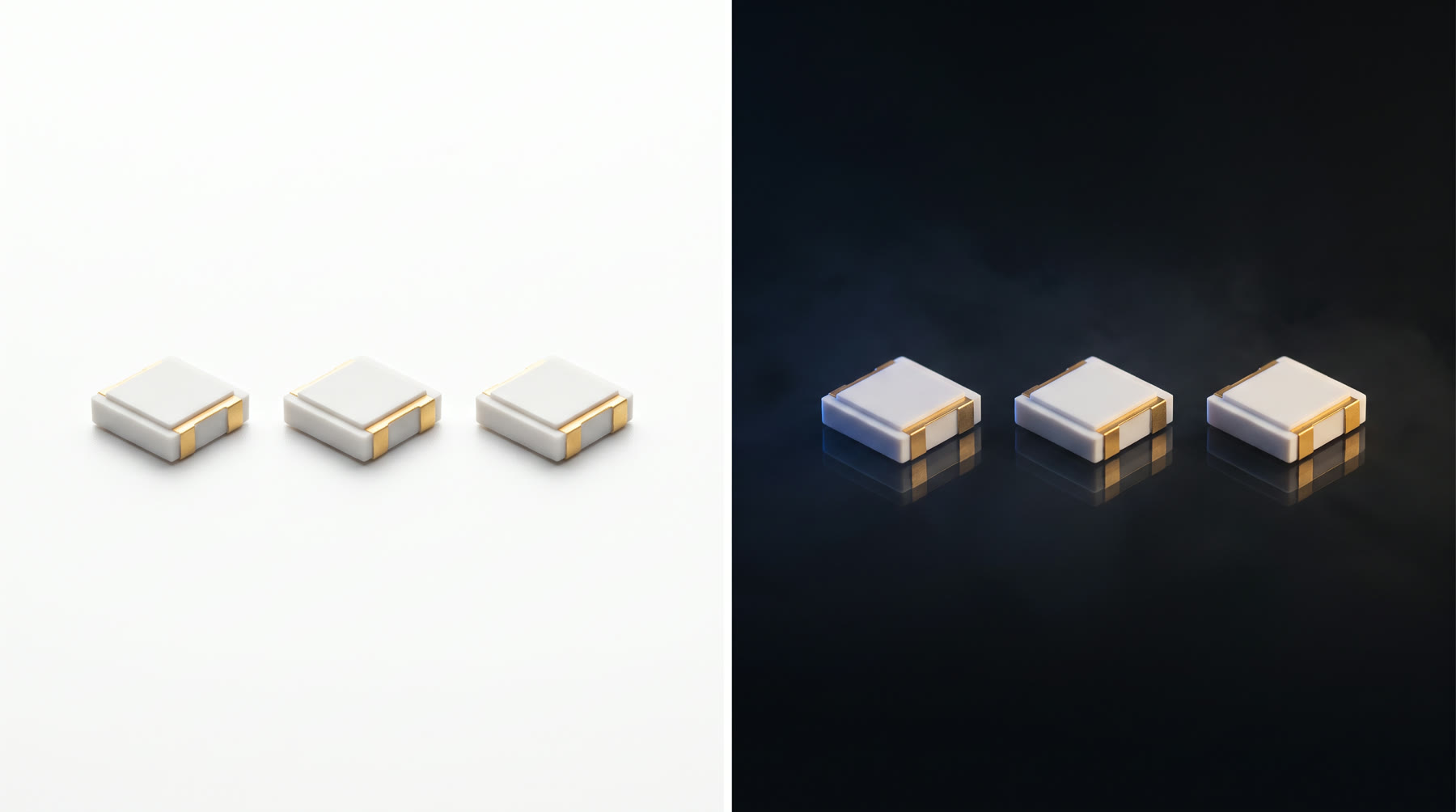

ディバイダ
RF信号を位相差なく同じ電力に分けたり合成したりする製品です。2-wayと3-wayのディバイダを揃えています。
2.00×1.25mmの小型サイズで、800MHzから3.8GHzまで主要な商用通信帯域を品番ごとに提供します。アンテナアレイの給電や多経路アンプ回路に使われます。
LTCC多層構造で小型かつ堅牢で、SMD形態でテープ・リール包装して供給します。無線通信基地局装置に適用されます。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Amp.Balance (dB) | Isolation (dB) | I.L. (dB) | Return Loss (dB) | Phase Bal. (Degrees) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|---|---|---|
| CXD09P02 | 800~1000 | ±0.30 | 16 | 0.5 | 14 | ±1.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CXD15P02 | 900~2200 | ±0.30 | 11 | 0.7 | 11 | ±3.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CXD21P02 | 1700~2200 | ±0.30 | 18 | 0.6 | 13 | ±1.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CXD25P02 | 2300~2800 | ±0.30 | 17 | 0.5 | 15 | ±1.0 | 2 | 2.00*1.25 | DatasheetS-Param |
| CXD35P02 | 3300~3800 | ±0.30 | 17 | 0.5 | 15 | ±1.0 | 2 | 2.00*1.25 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- LTCC Component
- 実装
- SMD
- 帯域
- LTE · 5G FR1
- 規格
- データシート参照
- 分配
- 2-way
LTCC多層構造
小型かつ堅牢につくります。
高出力
基地局アンプ経路で高い電力に耐えます。
SMD
表面実装部品としてテープ・リール包装して供給します。
