RF信号の一部をサンプリングして電力を監視します。
製品群LTCC Component
品番34種
実装SMD
資料データシート · Sパラメータ
Overview
概要

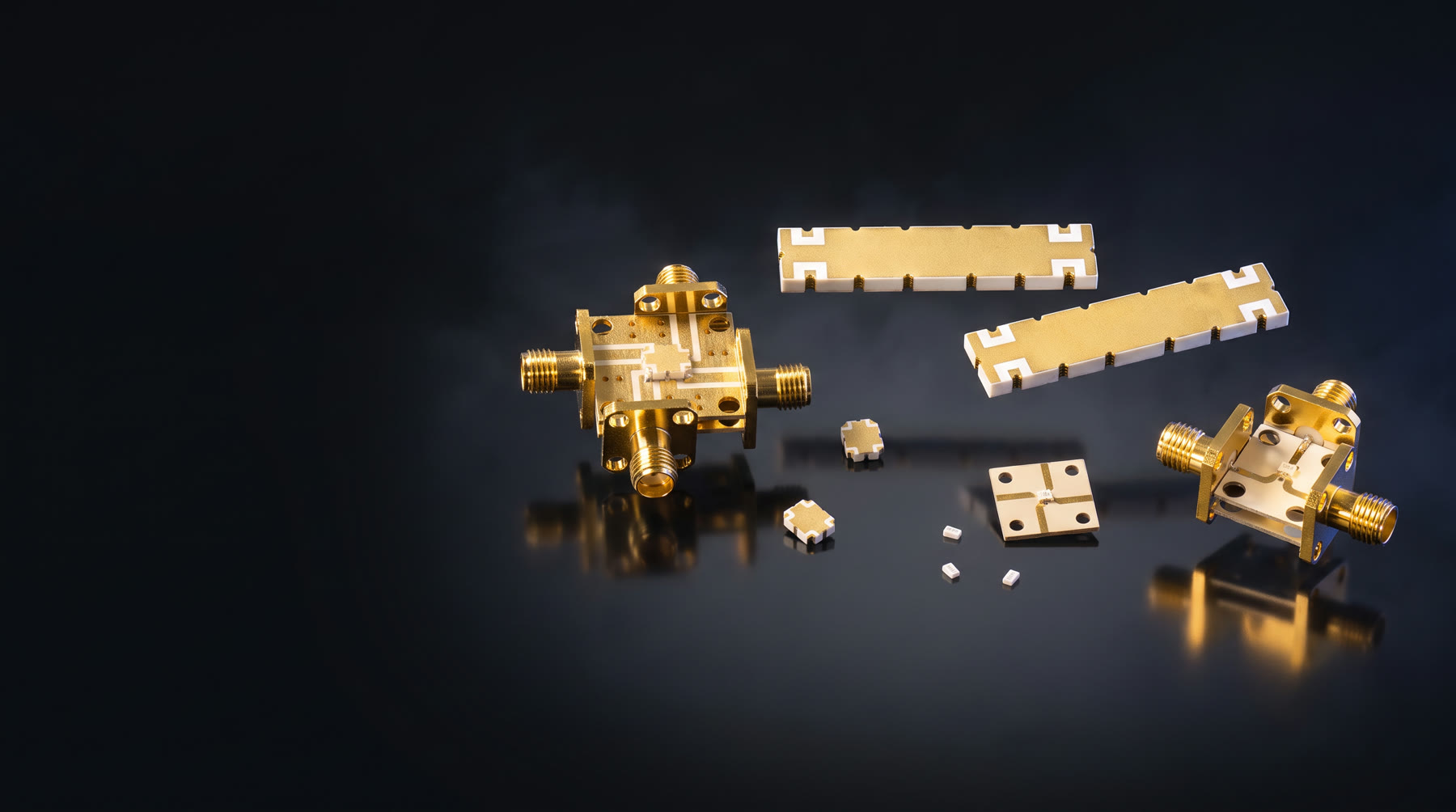

方向性カプラ
RF信号を入力電力の1/10、1/100、1/1000のレベルでサンプリングするカプラです。送信電力と反射波を監視し、フィードバック経路に送るために使われます。
10dBから30dBまで多様な結合度を揃えており、500MHzから5GHzまで主要な商用通信帯域を品番ごとに提供します。2.00×1.25mmの小型チップから200W級の製品まで選択できます。
高い方向性で進行波と反射波を分離します。5G基地局パワーアンプや無線通信基地局装置の電力監視、アンプ保護回路に適用されます。
Part Numbers
品番検索 品番 · 仕様
データシート(PDF)とSパラメータファイルをすぐにダウンロードできます。
| Part Number | Freq. Range (MHz) | Coupling (dB) | Directivity (dB) | I.L. (dB) | Return Loss (dB) | Avg Power (Watt/cw) | Dimension (mm) | 資料 |
|---|---|---|---|---|---|---|---|---|
| CMX07Q10 | 600~960 | 10 | 17 | 0.2 | 20 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX08P10 | 700~1000 | 10 | 20 | 0.20 | 17 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX21P10 | 1700~2200 | 10 | 16 | 0.35 | 17 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX30P10 | 2300~3700 | 10 | 16 | 0.25 | 17 | 5 | 2.00*1.25 | DatasheetS-Param |
| CMX30E10 | 2300~3800 | 10 | 13 | 0.2 | 20 | 80 | 5.08*3.18 | DatasheetS-Param |
| CMX09Q15 | 840~960 | 15 | 20 | 0.35 | 18 | 8 | 6.35*5.08 | DatasheetS-Param |
| CMX09P20 | 700~1000 | 20 | 20 | 0.15 | 20 | 3 | 2.00*1.25 | DatasheetS-Param |
| CMX19P20 | 1700~2200 | 20 | 20 | 0.17 | 19 | 3 | 2.00*1.25 | DatasheetS-Param |
| CMX20Q20 | 1800~2200 | 20 | 20 | 0.2 | 21 | 150 | 6.35*5.08 | DatasheetS-Param |
| CMX21P20 | 1700~2200 | 20 | 16 | 0.3 | 17 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX25P20 | 2300~2700 | 20 | 15 | 0.3 | 15 | 3 | 2.00*1.25 | DatasheetS-Param |
| CMX26P20 | 2310~2880 | 20 | 20 | 0.13 | 20 | 10 | 2.00*1.25 | DatasheetS-Param |
| CMX35P20 | 2300~3700 | 20 | 10 | 0.22 | 16 | 2 | 2.00*1.25 | DatasheetS-Param |
| CMX40P20 | 2630~5000 | 20 | 18 | 0.1 | 18 | 10 | 2.00*1.25 | DatasheetS-Param |
| CMX40E20 | 3600~4600 | 20 | 16 | 0.2 | 16 | 50 | 5.08*3.18 | DatasheetS-Param |
| CMX40Q20 | 3300~4100 | 20 | 16 | 0.20 | 16 | 150 | 6.35*5.08 | DatasheetS-Param |
| CMX25Q25 | 2300~2700 | 25 | 20 | 0.15 | 20 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX06Q30 | 517~652 | 30 | 20 | 0.15 | 21 | 120 | 6.35*5.08 | DatasheetS-Param |
| CMX09Q30 | 600~1000 | 30 | 20 | 0.1 | 23 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX19Q30 | 1400~2700 | 30 | 20 | 0.1 | 20 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX20Q30 | 1400~2700 | 30 | 20 | 0.1 | 18 | 200 | 6.35*5.08 | DatasheetS-Param |
| CMX35C30 | 3400~3800 | 30 | 18 | 0.3 | 15 | 20 | 6.00*3.00 | DatasheetS-Param |
| CMX35Q30 | 3300~3700 | 30 | 20 | 0.18 | 15 | 20 | 6.35*5.08 | DatasheetS-Param |
| CMX40E30 | 3300~4900 | 30 | 18 | 0.25 | 18 | 30 | 5.08*3.18 | DatasheetS-Param |
| RCP890Q10 | 774~960 | 10 | 15 | 0.3 | 18 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP1400Q10 | 1200~1700 | 10 | 20 | 0.25 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP1850Q10 | 1700~2000 | 10 | 20 | 0.2 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP2150Q10 | 2000~2400 | 10 | 20 | 0.2 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP2650Q10 | 2400~2800 | 10 | 20 | 0.2 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP3500Q10 | 3300~3800 | 10 | 18 | 0.2 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP890Q20 | 815~960 | 20 | 20 | 0.3 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP2500Q20 | 2300~2700 | 20 | 20 | 0.2 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP3500Q20 | 3400~3600 | 20 | 20 | 0.22 | 20 | 80 | 6.35*5.08 | DatasheetS-Param |
| RCP890Q30N | 815~960 | 30 | 20 | 0.1 | 23 | 150 | 6.35*5.08 | DatasheetS-Param |
Spec
仕様 · 特徴
- 製品群
- LTCC Component
- 実装
- SMD
- 帯域
- LTE · 5G FR1
- 規格
- データシート参照
- 特性
- 高い方向性
LTCC多層構造
小型かつ堅牢につくります。
高出力
基地局アンプ経路で高い電力に耐えます。
SMD
表面実装部品としてテープ・リール包装して供給します。
